Saya Suci Amelia disini saya akan membahas tentang Standard Access Lists.

Standard Access Lists merupakan tipe lama dari access lists, standard access lists mengontrol traffic dengan membandingkan source IP yang akan masuk ke router.

Disini saya masih menggunakan Cisco Packet Tracer

Yak. langsung aja...

Contoh topologi nya

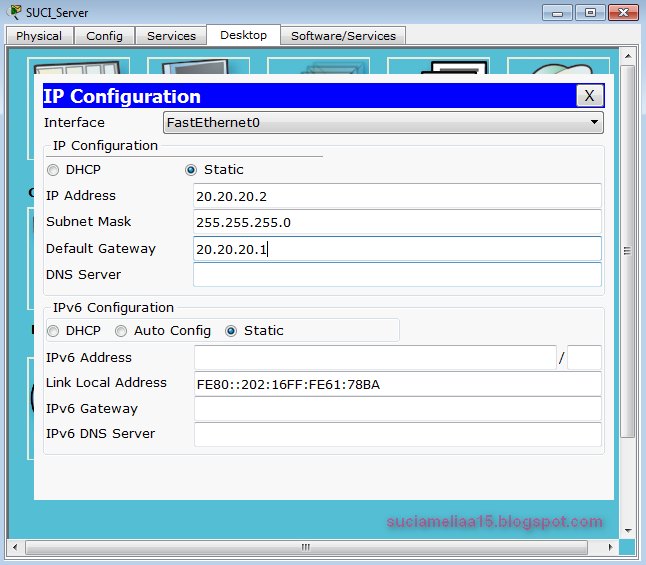

Konfigurasi IP di PC, Router dan Server

Untuk IP nya bisa disesuaikan dengan kebutuhan

Router1 (suciJAKARTA)

Router2 (suciSEMARANG)

 Router3 (suciSURABAYA)

Yak. untuk konfigurasi IP address sudah selesai, sekarang lakukan Konfigurasi Routing protocol nya, gunakan EIGPR

Oke langsung saja kita mulai konfigurasinya

 Router1 (suciJAKARTA)

Router2 (suciSEMARANG)

Router3 (suciSURABAYA)

Yak. Sudah selesai konfig EIGRP nya

Sekarang lanjut tahap konfigurasi ACL nya (Lakukan konfigurasi di Router 3)

 Router3 (suciSURABAYA)

Perintah "access-list 1 deny 10.10.10.2 255.255.255.0"

-"access-list" untuk menambahka akses list

-"1" nama access list nya

-"deny" untuk men-deny paket nya

-"10.10.10.2 255.255.255.0" IP dan subnetmask pc yang ingin di setting

Setelah itu pasang Accesslist di interface yang paling dekat dengan server

Router3 (suciSURABAYA)

Perintah "ip access-group 1 in" untuk mengaktifkan access group

Sekarang tahap Verifikasi

Lakukan PING dari SUCI_PC1 ke 20.20.20.0

Hasilnya seperti gambar di atas yaitu "Destination host unreachable"

karena PC1 sudah kita Konfigurasi "deny"

Nah sekarang lihat di Router3 (suciSURABAYA)
Maka ada 4 pake yang deny

Router3 (suciSURABAYA)

Jika kita lakukan PING dari SUCI_PC2 ke 20.20.20.2 maka hasilnya akan reply

Kesimpulan :

Jadi, jika kita mengonfigurasi ACL di interface yg terdekat dengan server dan memasukan perintah "deny" ke IP tujuan maka PC tersebut tidak terhubung dengan server.

Yak. mungkin hanya segitu yg dapat saya sampaikan, mohon maaf jika ada kesalahan. Semoga bermanfaat^_^
